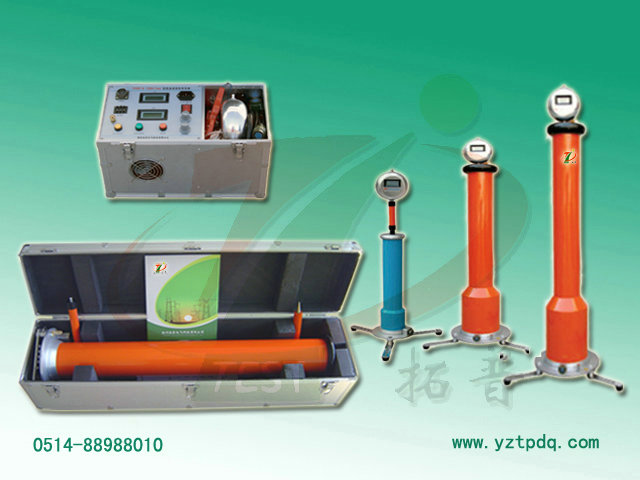

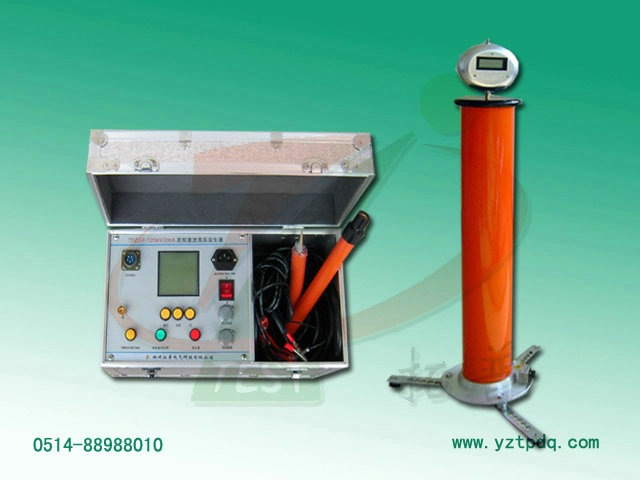

一、直流高壓發生器產品簡介
TPZGF-B系列直流高壓發生器是根據行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，研發、設計、制造的新科技產品——輕型直流高壓發生器，產品適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、電力電纜、發電機、變壓器、高壓開關等設備進行直流高壓耐壓試驗及泄漏電流檢測。
TPZGF-B系列直流高壓發生器采用高頻倍壓電路，應用PWM高頻脈寬調制技術、閉環調整、采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、超輕型，并能承受額定電壓放電而不損壞。
TPZGF-B系列直流高壓發生器儀器主要部件選用日本、德國、美國等專業技術的元器件，使儀器更可靠、更穩定，儀器倍壓筒體用德國技術研制生產，內部高頻升壓變壓器經有關特殊設計、體積小、容量大、過載能力強，便于現場作業試驗。
二、直流高壓發生器產品特點
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。
2、采用先進技術、工藝制造，應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，
升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
三、TPZGF-B系列直流高壓發生器產品規格及主要技術指標

規 格 技術參數	60/2	60/5	120/2	120/5	200/2	200/3	200/5	300/2	300/3	其 它 等 級
輸出電壓(kV)	60	60	120	120	200	200	200	300	300	400～800kV 規格根據用戶需求定做。
輸出電流(mA)	2	5	2	5	2	3	5	2	3
輸出功率(W)	120	300	240	600	400	600	1000	600	900
充電電流(mA)	3.0	3.0	3.0	4.5	3.0	4.5	4.5	4.5	4.5
機箱重量	4.3	4.3	4.3	4.5	4.4	4.5	4.6	7.9	8.1
倍壓筒高度	Φ80 ×500	Φ80 ×620	Φ80 ×770	Φ80 ×770	Φ110 ×770	Φ110 ×770	Φ110 ×820	Φ110 ×1350	Φ110 ×1350
倍壓重量	6.3	6.8	6.8	7.2	7.2	7.6	7.6	11..5	12.6
高壓極性	負電壓極性,零電壓?jiǎn)?dòng),連續可調。
工作電源	AC 220V±10%;50Hz
電壓測量誤差	1.0%（滿度）±1個字,分辨率0.1%kV
電流測量誤差	1.0%（滿度）±1個字,分辨率0.1%uA
過壓整定誤差	≤1.0%
0.75切換誤差	≤0.5%
紋波系數	≤1.0%
電壓穩定度	隨機波動,電源電壓變化±10%時≤0.5%
工作方式	間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘
環境溫度	-15℃～50℃
相對濕度	當溫度為25℃時，不大于90%(無凝露)
海拔高度	2500米以下
