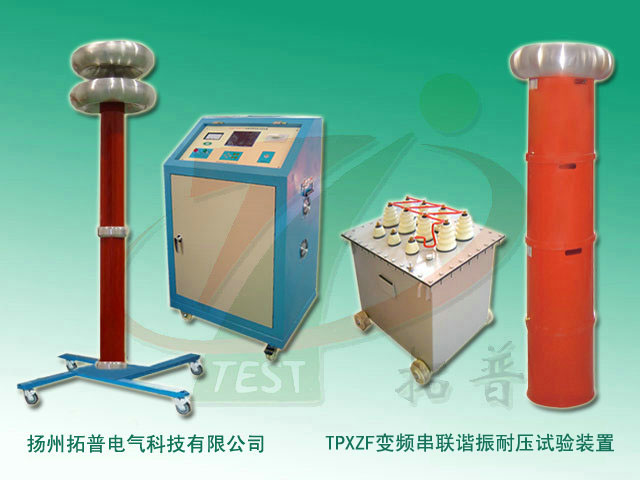

調頻式串聯諧振高壓試驗設備可對不同電壓等級、不同截面積、不同長度的電纜進行交流耐壓試驗，亦可用來對GIS、開關、互感器、電機、發電機定子繞組等設備進行交流耐壓試驗。該設備具有重量輕、電源容量需求小（僅為采用試驗變壓器試驗時所需電源容量的1/20～1/80）、電壓波形好、操作簡便、適宜現場使用等優點。整套設備包括的主要部件有：變頻控制箱、諧振電抗器、勵磁變壓器及電容分壓器等。
功能特點
1、簡便 :
a．自動試驗：自動調諧、自動升壓、自動計時、自動降壓并顯示試驗結果，一氣呵成。
b．自動調諧：在主界面中即可啟動該功能，自動找到諧振頻率。
c．手動調頻：高穩定、高精度高分辨率數字調諧，一鍵操作簡單方便。
d．手動調壓：粗調、細調、微調，一鍵數字調壓，簡潔方便。
f．指針電壓及電流表，直觀反映變頻控制箱工作狀態。
2、可靠
a．低壓過流過壓保護，確保控制箱運行。內面板上具有過壓保護撥碼設定；
b．軟、硬件高壓過壓保護，確保被試品測試。
c．失諧保護，有效保護設備及被試品的工作。功能夠在突然失諧時自動切斷高壓;
d．電壓調節零位保護，有效保護試驗人員及設備的工作。以保證調諧的高壓回路的零起升壓；
e．放電保護，有效保護試驗人員、被試品及設備的運行。
3、配置靈活
a. 電抗器可單臺或多臺串聯或并聯使用，以適應不同電壓等級、不同截面、不同長度的電纜及其它GIS、短路器等被試品的交流耐壓試驗。額定輸出電壓為22kV，因此本設備配置靈活，一組多用。
b. 本套設備配有“負載補償電容器”，當試品電容量較小（如試驗電纜較短）時，并聯于試品兩端以達到諧振升壓、完成試驗?zāi)康摹为毷褂醚a(bǔ)償電容器即可使系統諧振升壓，可用于對試驗人員的操作培訓。
技術參數
a. 輸出試驗電壓：0～100kV AC，有效值
b. 輸出頻率：30～300Hz
c. 諧振電壓波型：正弦波，波形畸變率＜1.0%
d. 品質因數：30～80
e. 輸出電流：4.95A（22kV）；10kV電纜試驗 0.825A（110KV）；35kV電氣主設備試驗
f. 試驗容量：108kVA
g. 工作制： 滿功率輸出下，連續工作時間60min
h. 輸入工作電源： 三相380V±10％，50Hz，＜12A/相
i. 環境溫度：-10℃～+40℃
j. 相對濕度：＜95%，無凝露狀況
k. 海拔高度：1000m以下
l. 噪聲：≤50dB
◆適用范圍： 適用于220kV及以下電壓等級電氣主設備交流耐壓試驗 ·適用于110kV及以下電壓等級橡塑電纜交流耐壓試驗
◆制造范圍： 輸出電壓：0～400kV（可按需訂制） ·輸出容量：0～400kVA（可按需訂制） ·輸出頻率：20～300Hz（可按需訂制）
◆技術特點： 完全便攜、干式結構、任意組合、綜合功能、一機多用 ·手動、自動試驗?zāi)Ｊ剑詣诱{(diào)諧、自動穩壓、參數設置 ·數字、模擬雙重監控，軟硬件雙重過壓保護數據保存，電腦聯機 ·自主設計研制的環氧真空澆注電抗器多達34個規格品種，適應不同電壓、電流、頻率及工作制的變化組合
信息整理：揚州拓普電氣科技有限公司
