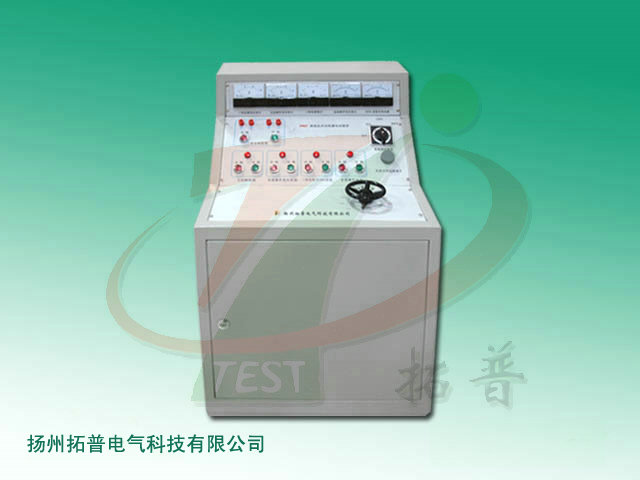

通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
功能特點
1、技術參數中1 – 5項分別由獨立的接觸器控制，輸出線接線柱前串接10A、20A空氣開關作為短路保護。根據用戶特殊要求，參數中1 – 5項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。最好每次只能有一組電源輸出工作。
2、技術參數中6 – 7項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值），
3、直流合閘電源輸出DC 0 -300V（大容量）是獨立的單元，可以脫離主體柜，單獨使用；也可以與主體柜合并使用，直接從柜體后面板直流300V輸出接線柱輸出。其詳細說明見第五：HTKD-1-300A開關合閘電源。
4、三相轉換開關K1、K2、K3分別控制面板上的三相AC380V電壓表、三相交流電流表、三相交流電壓表。
技術參數
輸入電源：三相四線AC380V
輸出電壓及電流：
1、三相AC100V輸出（固定值） 一組
2、三相AC 0 – 10A輸出（〈100V，可調值〉一組
3、交流操作電壓輸出
AC 0 – 400V，220V時，電流小于10A 一組
4、直流操作電壓輸出DC 0 - 260V 一組
5、直流合閘電源輸出DC 0 -300V（300A，短時工作） 一組
6、單相AC220V輸出（固定值，插座形式）二組，
7、三相AC380V輸出（固定值，接線柱）一組，
8、合閘控制接點⑤、⑧分閘控制接點⑥、⑦
信息整理：揚州拓普電氣科技有限公司
