產品簡介

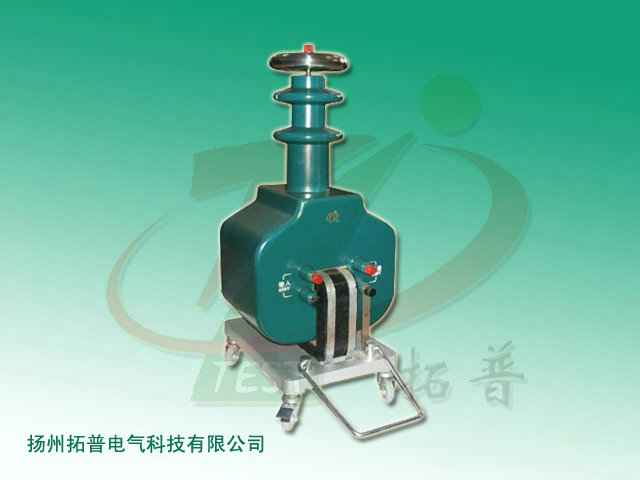

    TPSBG 干式試驗變壓器是按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種環氧樹脂澆鑄結構的干式試驗變壓器產品，本系列產品具有體積小、重量輕、外形大方、結構緊湊、攜帶方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，它是高壓試驗中必不可少的儀器。

工作原理

     TPSBG 干式試驗變壓器為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流220V電壓接入電源控制箱，經電源控制箱內自藕調壓器調節0~200V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

產品結構
     TPSBG 干式試驗變壓器鐵芯由單框式鐵氧體材料組成。線包采用同芯圓筒多層塔式環氧樹脂澆鑄結構，初級低壓繞組繞在鐵芯內側，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的圓形結構，整體外型美觀大方。
